GST-DY-200型智能電源箱是一種DC24V大容量電源輸出設備，在火災報警控制系統中，可作為聯動控制系統的電源使用，為聯動控制模塊及被控設備供電。電源箱以交流220V作為主電源，同時內置DC24V/24Ah密封鉛電池作為備用電源，采用開關電源穩壓電路及備電浮充電路，具有輸出過流自動保護、主備電切換和完善的備電自動充電及備電過放保護功能。同時，本智能電源箱可對主、備電及電源輸出狀態進行監控。當交流220V主電源掉電時，報主電故障；當備電電池損壞或欠壓時報備電故障；當輸出發生短路或斷路時報輸出故障。本電源箱還具有輸出電壓、輸出電流的顯示功能，可直觀地觀察電源箱的工作狀態。
主要技術指標如下：
（1）額定輸出容量：DC24V、6A
（2）使用環境：
溫度： 0℃～＋40℃
相對濕度≤95％，不結露
（3）電源：主電為AC220V-15%+10%，內裝DC24V  24Ah密封鉛電池作備電
（4）外形尺寸：
420mm×170mm×440mm



GST-DY-200智能電源箱結構特征、安裝與布線

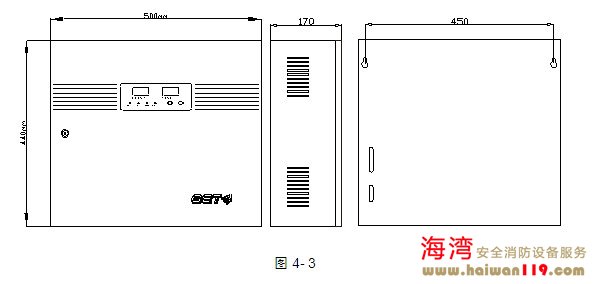

GST-DY-200型智能電源箱外形示意圖如圖4-3：





本電源箱采用壁掛式結構安裝，其接線板對外接線端子示意圖如圖4-4：

其中：
L、G、N：交流220V電源端子（G為機殼保護地線端子）
+24V、GND：DC24V輸出端子

布線要求：DC24V電源輸出線采用阻燃BV線，截面積≥4。0mm2（堅井內干線）或截面積≥2。5mm2（平面支線）；其它線路可采用阻燃RVS雙絞線，截面積≥1。0mm2。

---
