ZD-01海灣終端器安裝使用說明
文章來自：海灣消防設備 發布時間：2016-10-18 03:10:27
一、ZD-01終端器概述
海灣ZD-01終端器，主要用于代替有源被控設備控制端的終端電阻和二極管、反饋端的終端電阻。使接線更加規范，提高系統的可靠性。可用于GST-LD-KZ014直接控制點。
二、ZD-01終端器技術特性
電氣特性：*大工作電壓DC30V，*大工作電流1A。
使用環境：
溫度：-10℃~+50℃
相對濕度≤95%，不凝露
外殼尺寸：26mm*23mm*5.5mm
重量：約10g
執行標準:Q/GST13-2006
三、ZD-01終端器結構特征及工作原理

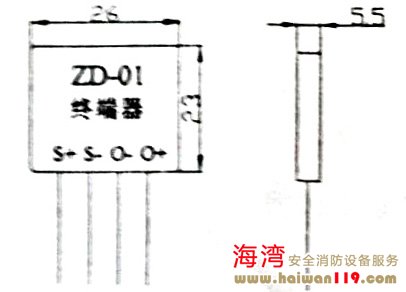

終端器的外形示意圖如圖1：
圖1 終端器外形示意圖
終端器的工作原理圖如圖2：
圖2 終端器的工作原理圖
四、安裝與布線
警告：安裝設備之前，請切斷電源并確認端子的連接線極性準確無誤。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2.終端器應安裝在控制輸出的末端（被控設備）。
接線說明如下：
S+、S-：紅色、黑色輸入線，有極性，接控制輸出；
O+、O-：綠色、白色輸出線，有極性，接設備。
五、應用方法
直接控制點與終端器配接的接線示意圖如圖3所示。
圖3 直接控制點與終端器配接的接線示意圖
