海灣JB-QG T-GST9000消防主機控制器對外接線端子說
文章來自：海灣消防設備 發布時間：2017-12-04 10:12:24

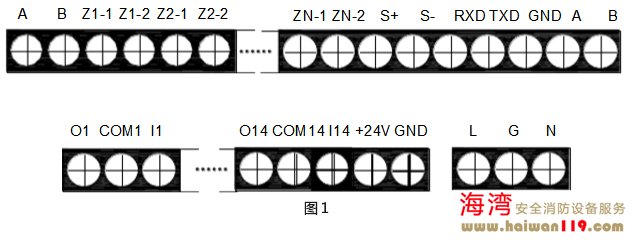

控制器外接端子如圖1所示。
其中：
A、B：連接火災顯示盤的通訊總線端子；
ZN-1、ZN-2（N=1~58）：探測器總線（無極性）；
S+，S-：火災報警輸出端子（可設置為無源常開、無源常閉和有源輸出）；
RXD、TXD、GND：連接彩色CRT系統的接線端子；
A、B：連接其它各類控制器的通訊總線端子；
On、COMn、In（n=1~14）：直接控制盤輸出端子； +24V、GND：DC24V、6A供電電源輸出端子；
L、G、N：交流220V接線端子及機柜保護接地線端子。
